Betoniniai ir gelžbetoniniai šulinio elementai

Šulinio elementai

  • Visiems betono ir gelžbetonio šulinių elementų gaminiams priimta betono klasė normalus betonas C35/45.
  • Atitinkantys standartą LST EN 1917 ir darbo brėžinius – kompleksas 06-01.
  • Elementai laikomi tinkamais naudoti drėgnomis salygomis ir silpnai agresyvioje cheminėje aplinkoje (pvz., normali namų kanalizacija ir pramoninės nuotekos, dauguma dirvožemių ir požeminių vandenų).
  • Betono ir gelžbetonio šulinių elementų gaminių darbo armatūra S500, kurios skaičiuotinis stipris išilginei armatūrai fyk(f0,2k) – 450Mpa.
  • Konstruktyvinė armatūra – S500 ir S240.
  • Betono ir gelžbetonio šulinių elementų gaminių konstrukcijos skaičiuojamos ilgalaikiam ir trumpalaikiam apkrovimui.
Visiems betono ir gelžbetonio šulinių elementų gaminiams priimta betono klasė normalus betonas C35/45. Atitinkantys standartą LST EN 1917 ir darbo brėžinius – kompleksas 06-01. elementai laikomi tinkamais naudoti drėgnomis salygomis ir silpnai agresyvioje cheminėje aplinkoje (pvz., normali namų kanalizacija ir pramoninės nuotekos, dauguma dirvožemių ir požeminių vandenų). Betono ir gelžbetonio šulinių elementų gaminių darbo armatūra S500, kurios skaičiuotinis stipris išilginei armatūrai fyk(f0,2k) – 450Mpa. Konstruktyvinė armatūra – S500 ir S240.
Betono ir gelžbetonio šulinių elementų gaminių konstrukcijos skaičiuojamos ilgalaikiam ir trumpalaikiam apkrovimui.

·norminis tūrinis svoris – γn = 20 kN/m3;
·dalinis apkrovos patikimumo koeficientas – γf = 1,3;
·norminis natūralaus byrėjimo kampas – φn = 32°;

·skaičiuojamasis natūralaus byrėjimo kampas – φsk = 30°;

·skaičiuojamasis santykinis grunto sankabumas – c = 0;

·priimtas šulinių konstrukcijų elementų įgilinimas iki 10m.

Apkrova esant ant dangčių elementų pagal [3] 4.3.6.2 priimama minimali ardančioji apkrova 300 kN. Dalinis apkrovos patikimumo koeficientas - γf = 1,0.
P.S.  Gamykloje galime pagaminti žiedams angas, vamzdžių pajungimui, pagal užsakovo duotus matmenys.

Betono ir gelžbetonio šulinių elementų žymuo susideda iš raidžių ir skaičių grupių, pavyzdžiui:

„ŽG 15-10-0,9 DU“
ŽG – gelžbetoninis žiedas (su armatūra ir kopetėlėmis);
15 – vidinis žiedo skersmuo (dm.);
10 – žiedo aukštis (dm.);
0,9 – žiedo sienutės storis (dm.);
DU – žiedas su dugnu

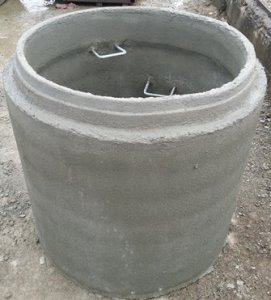

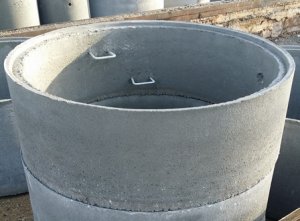

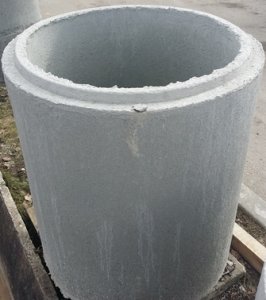

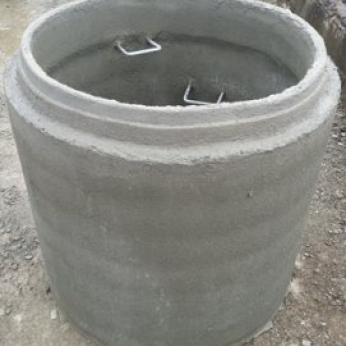

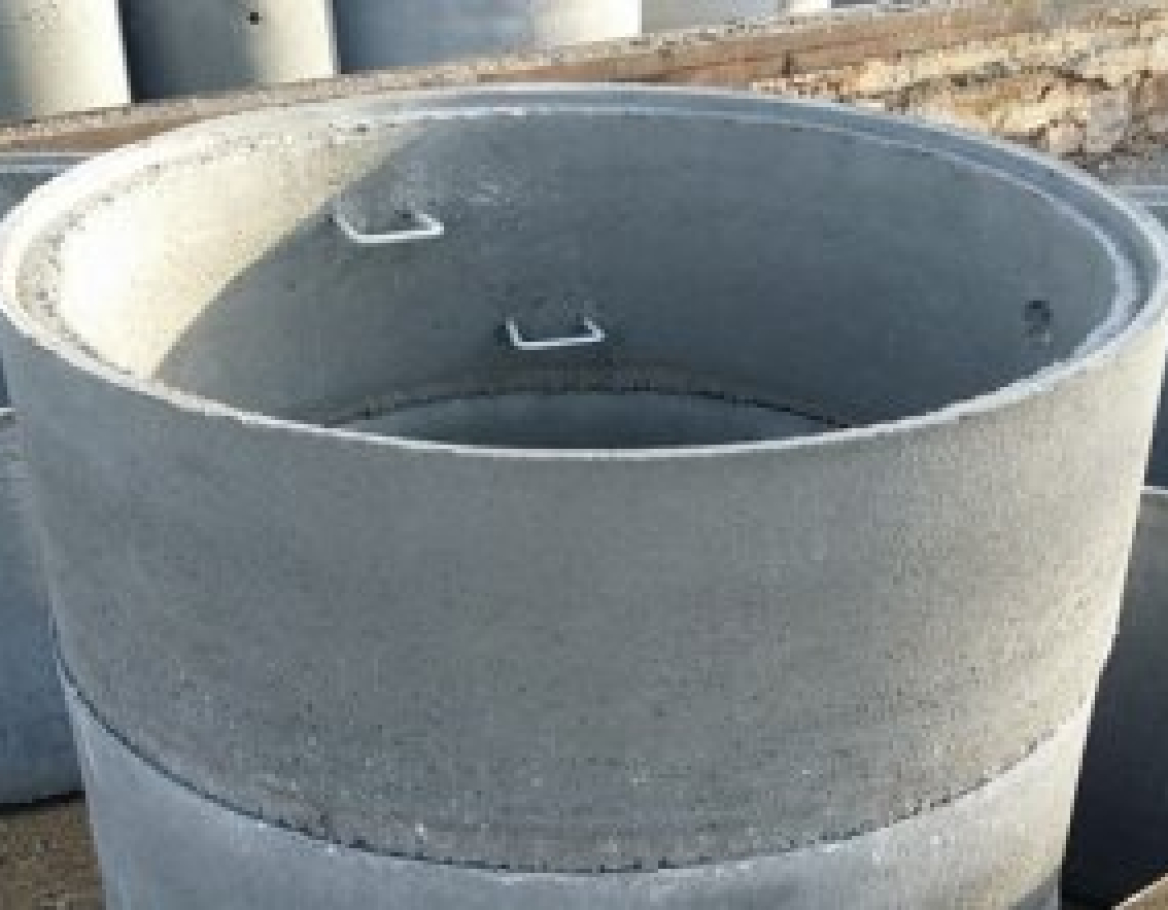

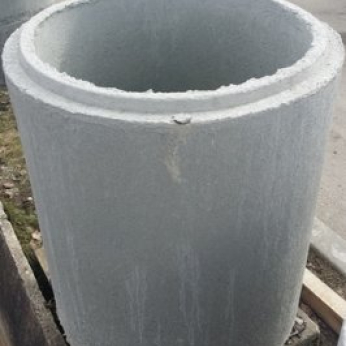

Šulinio žiedai (su falcais)

Gaminio žymuo

Skersmuo

D, (mm)

Aukštis

H, (mm)

Sienelės storis

S (mm)

Betono  tūris,

m3

Svoris, kg

ŠŽ 7,5-10-0,75

750

1000

75

0,19

468

Ž 7,5-10-0,75

750

1000

75

0,19

471

ŠŽ 7,5-7,5-0,75

750

750

75

0,15

348

Ž 7,5-7,5-0,75

750

750

75

0,15

351

ŠŽ 7,5-5-0,75

750

500

75

0,10

234

Ž 7,5-5-0,75

750

500

75

0,10

237

ŠŽ 10-10-0,8

1000

1000

80

0,27

659

Ž 10-10-0,8

1000

1000

80

0,27

664

ŠŽ 10-7,5-0,8

1000

750

80

0,20

490

Ž 10-7,5-0,8

1000

750

80

0,20

495

ŠŽ 10-5-0,8

1000

500

80

0,14

363

Ž 10-5-0,8

1000

500

80

0,14

368

Ž 15-10-0,9

1500

1000

90

0,42

998

Ž 15-5-0,9

1500

500

90

0,21

537

Ž 15-2,5-0,9

1500

250

90

0,11

252

Ž 20-10-0,9

2000

2000

90

0,64

1586

Ž 20-5-0,9

2000

500

90

0,33

800

Ž 20-2,5-0,9

2000

250

90

0,17

390

Ž – gelžbetoninis žiedas (su armatūra ir kopetėlėmis);
15 – vidinis žiedo skersmuo (dm.);
10 – žiedo aukštis (dm.);
0,9 – žiedo sienutės storis (dm.);

ŠULINIO ŽIEDAI SU DUGNAIS

Gaminio žymuo

Skersmuo

D/D1 (mm)

Aukštis

H, (mm)

Sienelės storis

S (mm)

Betono C35/45 tūris, m3

Svoris, kg

ŽG 7,5-10-0,75DU

750

1000

75

0,24

631

ŽG 7,5-7,5-0,75DU

750

750

75

0,20

514

ŽG 7,5-5-0,75DU

750

500

75

0,15

398

ŽG 10-10-0,8DU

1000/1126

1070

80

0,37

1124

ŽG 10-7,5-0,8DU

1000/1126

800

80

0,3

760

ŽG 10-5-0,8DU

1000/1126

550

80

0,24

599

ŽG 15-10-0,9DU

1500/1780

1050

90

0,69

2026

ŽG 15-5-0,9DU

1500/1780

550

90

0,48

1190

ŽG 20-10-0,9DU

2000/2280

1050

90

1,35

3262

ŽG 20-5-0,9DU

2000/2280

550

90

1,00

2700

ŽG – gelžbetoninis žiedas (su armatūra ir kopetėlėmis);
15 – vidinis žiedo skersmuo (dm.);
10 – žiedo aukštis (dm.);
0,9 – žiedo sienutės storis (dm.);
DU – žiedas su dugnu

Šulinio žiedų dangčiai

Gaminio žymuo

Skersmuo

D, (mm)

Aukštis

H, (mm)

Betono C35/45 tūris, m3

Svoris, kg

DA 7-1,0

900

70

0,06

85

DA 7,5.07-1,0

900

100

0,03

63

DA 10.07-1,5

1160

150

0,11

253

DA 15.07-1,5

1680

150

0,28

778

DA 15.07.05-1,5

1680

150

0,26

750

DA 20.07-1,5

2200

150

0,61

1469

DA 20.07.07-1,5

2200

150

0,58

1260

Betono ir gelžbetonio šulinių elementų žymuo susideda iš raidžių ir skaičių grupių, pavyzdžiui:

DA10.07-1,5
DA – gelžbetoninis dangtis žiedams uždengti;
10 –  dangžio skersmuo (dm.);
07 –  angos skersmuo (dm.);
1,5 – dangčio aukštis (dm.);

KOREKCINIAI ELEMENTAI (aukščio reguliavimui)

Gaminio žymuo

Skersmuo

D1, (mm)

Skersmuo

D, (mm)

Aukštis

H, (mm)

Betono C35/45 tūris, m3

Svoris, kg

KF 7-0,5F

900

700

50

0,01

21

KF 7-10F

900

700

100

0,02

42

KF 7-15F

900

700

150

0,03

63

KF 7-20F

900

700

200

0,05

105

KF 7-30F

900

700

300

0,07

147

ŠULINIO ŽIEDŲ DUGNAI

Gaminio žymuo

Skersmuo

D, (mm)

Aukštis

H, (mm)

Betono C35/45 tūris, m3

Svoris, kg

DU 1-1,0

1160

100

0,10

250

DU 15-1,8

1780

180

0,45

980

DU 20-1,8

2300

180

0,74

1554

Balastinės plokštės  valymo įrengimams inkaruoti

1300

100

0,13

312

1500

100

0,18

432
